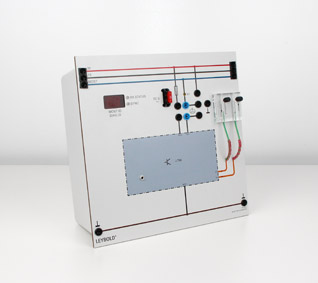

Original Kfz-Steuergerät zum Aufbau eines  MOST-Datenbussystems. In Verbindung mit  einem Gateway  und dem MOST PC USB Interface 7402013 kann ein kompletter MOST-Ring aufgebaut werden (ohne Multimediafunktionalität!). Das Gerät besitzt eine optische Anzeige der Ringbruchdiagnoseleitung und eine 7-Segment-Anzeige zur Darstellung der Nodeadresse und der logischen MOST-Adresse. Die beiden Lichtwellenleiter werden in einem Koppler aus Plexiglas an den weiteren Ring angebunden. Dadurch können der Kommunikationsaufbau beobachtet und Fehler eingebaut werden.

Allgemeine Features:

• Steuergerät zur MOST-Systemtakterzeugung
• optische Schnittstelle für LWL
• Fehlersimulation an LWL
• Anzeige der Nodeadresse
• Anzeige der logischen Ringadresse
• Ringbruchdiagnoseleitung nach ECL-Standard
• Optische Anzeige des Ringbruchdiagnosezustandes
• Fehlersimulation an der Ringbruchdiagnoseleitung
• Eigendiagnosefähig

Eigendiagnose und Fehlersuche:

Das Gerät ist in Verbindung mit einem Gateway-Steuergerät z. B. über das Diagnoseinterface CAN+USB 7379803 eigendiagnosefähig mit den Möglichkeiten:

• Fehlerspeicher auslesen
• Messwerte anzeigen
• Stellgliedtest durchführen
• Steuergerät anpassen
• Ringbruchdiagnose

Fehlerschaltung:

•  Die LWL können mit verschiedenen Fehlern beaufschlagt werden. Dabei besteht u. A. die Möglichkeit einen Fehler einzubauen, der nur mithilfe der "-3 dB"-Einstellung der Ringbruchdiagnose gefunden werden kann!
• Bestimmung des maximalen Biegeradius' von LWL
• Die Ringbruchdiagnoseleitung selbst kann direkt am Gerät mit Fehlern beaufschlagt werden, die zu Einschränkungen oder Ausfall dieser Leitung führen können.

Datenbusanalyse:

In Verbindung mit dem MOST PC USB Interface 7402013 können die optischen Signale mit dem Oszilloskop 739007 aufgezeichnet werden. Über die integrierte USB-Schnittstelle können die Steuerdaten am PC erfasst und ausgewertet werden.

Lerninhalte

• Physikalisch-optische Grundlagen von Licht
• Aufbau von LWL
• MOST-Topologie
• MOST-Datenprotokoll
• Logische und physikalische Nodeadressen
• Ringbruchdiagnose
• Optische Fehler und deren Auswirkungen
• Optische Messungen an Lichtwellenleitern
• Elektrische Messungen an Lichtwellenleitern
• Digitale Übertragung von Audio-Signalen
• Optische Koppelverluste
• Optische Dämpfung

 Die Frontplatte des Gerätes ist farbig bedruckt, so dass eine optische Zuordnung des MOST-Datenbus' leicht möglich ist. Zur Vereinfachung des Versuchsaufbaus sind die Spannungsversorgung Kl. 30 und 15, die Ringbruchdiagnoseleitung sowie die Masse von links nach rechts auf 4-mm-Sicherheitsbuchsen durchverbunden.
